Klopný obvod typu JK
Je to sekvenční, dynamický, synchronní obvod se dvěma stabilními stavy, který pracuje jako pamě?ový člen pro jeden bit. Používá se pro stavbu registrů a čítačů. Má dva synchronní informační vstupy J a K závislé na hodinových impulsech na vstupu CL a dva asynchronní vstupy R a S. Klopný obvod typu JK reaguje na sestupnou hranu hodinového impulzu.
Značka:
Pravdivostní tabulka
tn | tn+1 | |
Jn | Kn | Qn+1 |
0 | 0 | Qn |
1 | 0 | 1 |
0 | 1 | 0 |
1 | 1 |

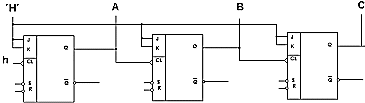

Příklad : Asynchronní čítač typu JK
